磁簧開關於液位感測器上的解決方案

磁簧開關是任一磁簧感測器中的主要組件，因此，了解磁簧開關的特性與性能對於了解磁簧感測器非常重要。

將磁簧開關植入感測器膜盒內時，需謹記若干注意事項，例如機械震動對磁簧開關造成損壞，或機械壓力導致敏感度變化。

由於不同機械震動，造成的損壞可能表現為密封性受損，靈敏度變化，或玻璃管破裂導致無法使用。

磁簧開關液位感測器功能特性：

• 開關啟動無需直接物理接觸

• 開關接點置於密閉氣囊內

• 抗水分、灰塵和其他外物污漬

• 耐高溫

• 開關可靠性高

• 壽命長

磁簧開關在液位感測器的產業應用

車用油箱油（液）位感測器

磁簧開關是各種車用油箱油位感測器的絕佳替代品，油（液）位感測器共分兩類：一類是用滑動電位器為基本檢測元件，它是由浮子帶動電位器，再用歐姆表檢測其阻值，從而達到顯示油位的目的，但當油垢覆蓋電位器後，其阻值會發生變化，造成誤差太大，甚至不能使用，此類油箱感測器成為壽命很短的易損件。



另一類是用電感線圈為基本檢測元件。它是用浮子帶動電感線圈，改變震當電路的震盪頻率，再透過頻率計檢測其頻率來測定油（液）位。

但其結構複雜，調試麻煩，成本高，價格貴，不能廣泛使用。

所以，利用磁簧開關壽命長、動作安全可靠、無火花等特性生產的液位感測器,是現用各種車用油箱油位感測器的絕佳替代品。

洗衣機家電應用之液位感測器

我們都知道，對於任何洗衣機來說進入和排水是非常關鍵的功能。

不同的洗滌週期與洗衣機水桶中水位的不同有關，因此對水桶中水位精確的測量是非常重要的。

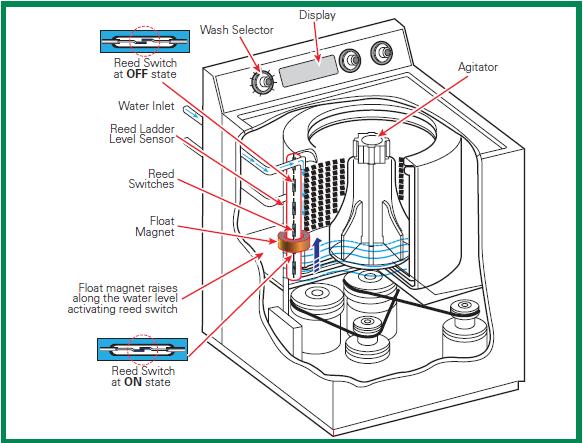

使用磁簧開關浮動水位感測器來偵測是一種不錯的方法，一個典型的浮動水位感測器包括內建磁簧開關的密封管和內建磁鐵的浮球。

內建磁鐵的浮球可以根據水位的變化自由的沿著密封管上下移動，當浮球移動到磁簧開關的有效動作距離範圍內時，磁簧開關的接點將會閉合。

觸點閉合和打開是透過洗衣機的MCU來感知的，觸點的閉合表明進水已滿或排水完成，然後MCU根據信號作出相對應的開關水泵控制。

多段水位的偵測可以透過多位磁簧開關連接電阻網路來實現。

通常磁簧開關和電阻同時放置在一具6~12mm寬的電路板上，每個磁簧開關分別單獨連接對應的電阻。

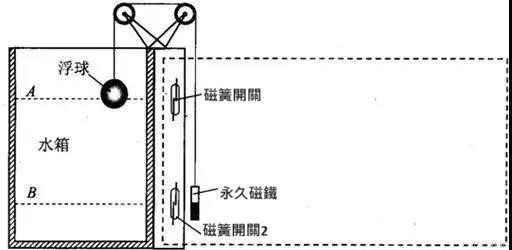

如下圖所示，浮球上下浮動時，觸點閉合的磁簧開關將會輸出一個對應的電阻或電壓給MCU來偵測。



可以為客戶客製化適合規格要求的磁簧開關水位感測器，磁簧開關、感測器外殼和靈敏度都可以根據客戶的實際應用來客製化。
