不再盲目選擇!瞭解你的需求並挑選最適合的繼電器!


繼電器的種類主要分為三大類,固態繼電器﹑磁簧繼電器﹑電磁繼電器。


固態繼電器

在選擇固態繼電器的時候,應該根據受控電路的電源類型、電源電壓和電源電流來確定固態繼電器的電源類型及其控制負載的能力。

如果受控電路為交流電源,則應選擇交流固態繼電器;如果受控電路電源電壓為直流電壓,則應選擇相應地選擇直流固態繼電器。

固態繼電器的負載能力應根據受控電路的電壓和電流來決定,一般情況下固態繼電器的輸出功率應大於受控電路負載功率的1.5~2倍以上。

選擇時可以請留意以下幾點。
  1. 固態繼電器輸出端的穩態電流不得超過額定輸出電流。幾乎所有的負載工作時都有突波電流,例如所謂的純電阻性負載的電熱元件,但是它具有正溫度係數,低溫時的電阻值較小,所以對於剛啟動時的瞬間電流就比較大。
  2. 固態繼電器的輸入特性都在DC 3~32V,它有較寬的控制範圍。對於單相直流/交流固態繼電器的控制迴路的輸入電流一般在10mA左右。

    三相固態繼電器的控制迴路輸入電流一般在30mA左右。
  3. 交流固態繼電器的控制操作頻率一般不要超過10Hz,直流固態繼電器的控制訊號週期應大於繼電器的接通、關斷時間總和的5倍。
  4. 固態繼電器的負載能力與環境溫度有直接關係,當環境溫度升高時,SSR的負載能力也隨之下降。同時在選擇SSR的額定電流時,要留有充分的空間。

    當環境溫度較高時,更要注意這一點。


磁簧繼電器


磁簧繼電器的接點形式有常開接點(A type)和轉換接點(C type)兩種,控制組有單組、兩組、三組等。


它的工作原理非常簡單,利用永久磁性磁鐵或利用通電線圈產生磁場都能夠將它的常開觸點動作變換成常閉狀態來接通控制電路。

一般情況下,磁簧繼電器的接點的額定容量都很小,只能夠作為控制訊號迴路的小控制電流。

作為控制迴路訊號使用時,沒有額定工作電壓參數。

磁簧繼電器的接點形式取決於所使用的磁簧開關。

磁簧開關有常開(A type)、常閉(B type)與轉換(C type)三種形式。

常開式磁簧開關的舌簧片分別固定在玻璃管的兩端,它們在線圈(磁鐵)的作用下,一端產生的磁性恰好跟另一端相反,因此兩接觸點依靠磁的「異性相吸」克服彈片的彈性而閉合;

常閉式磁簧開關的舌簧片則固定在玻璃管的同一端,在外磁場的作用下兩者所產生的磁性相同,因此兩觸點依靠「同性相斥」克服舌簧片的彈性而斷開;

在常閉式舌簧片的基礎上再加一常開的舌簧片,就構成了轉換式的接點。

磁簧感測器的品質及可靠性最引人注目的應用是用於自動測試設備(ATE)。

此零件應於這種設備中產生的效能最優秀的,磁簧開關被應用於磁簧繼電器,它經常應用於IC、ASIC、矽片的測試設備中及印刷測試設備中,作為開關。

在這些應用中,一個測試系統中磁簧繼電器就可能達2萬個。一個繼電器的故障率制定為50ppm,因此為滿足這個要求,磁簧繼電器的品質水準比50ppm的要求好得多。

同樣地,它也適用於一些半導體裝置。

除了初始工作有良好的品質測試以外,磁簧繼電器在壽命耐久度有非常優秀地表現,它們在許多情況下比其他開關裝置更為可靠,尤其是在自動測試設備(ATE)的應用中。

由於ATE通常每天24小時運行,每週7天運行,因此磁簧繼電器的耐久性需求非常高,需要數百萬次的壽命。

磁簧繼電器還可用作氣囊感測器,在這些嚴苛的安全系統中,它已經通過了時間測試。

這種繼電器也被廣泛應用於許多高要求的汽車安全裝置,例如敏感的煞車液高度檢測。

同時,它也被用於醫療儀器,如燒灼設備和起博器等,以隔離小的漏電流。

磁簧繼電器是一種具有密封觸點的電磁式斷電器,磁簧繼電器可反映電壓、電流、功率以及電流極性等訊號,在偵測、自動控制、電腦控制技術等領域中應用廣泛。

磁簧繼電器可反映電壓、電流、功率以及電流極性等訊號,在偵測、自動控制、電腦控制技術等領域中應用廣泛。磁簧繼電器主要由乾式舌簧片與勵磁線圈組成。

磁簧繼電器具有:結構簡單,體積小。觸點電壽命,一般可達10的7次方左右。

磁簧繼電器也可以用永久磁鐵來驅動,反映非電訊號,用作限位及行程控制以及非電量檢測等。

主要零件為磁簧繼電器的磁簧開關水位訊號器,適用於工業與民用建築中的水箱、水塔及水池等開口容器的水位控制及水位警報。


電磁繼電器

電磁繼電器是利用電磁鐵控制工作電路通斷的開關。

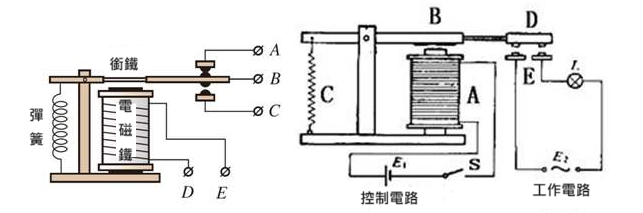

  1. 結構:電磁繼電器的主要部件為電磁鐵A、銜鐵B、彈簧C和動觸點D、靜觸點E (如下圖) 。
  1. 工作電路可分為低壓控制電路及高壓工作電路兩部分,低壓控制電路包括電磁繼電器線圈(電磁鐵A),低壓電源E1,開關S;高壓工作電路包括高壓電源E2,電動機M,電磁繼電器的觸點D、E部分。
  1. 工作原理-閉合低電壓控制電路中的開關S,電流經由電磁鐵A的線圈產生磁場,進而對銜鐵B產生引力,使動、靜觸點D與E接觸,工作電路閉合,電動機工作;斷開低電壓開關S時,線圈中的電流消失,銜鐵B在彈簧C的作用下,使動、靜觸點D、E脫開,工作電路斷開,電動機停止工作。

只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。

當線圈斷電後,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力回到原來的位置,使動觸點與原來的靜觸點(常閉觸點)釋放。

藉由這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。

對於繼電器的「常開、常閉」觸點,可以這樣來區分,繼電器線圈未通電時處於斷開狀態的靜觸點,稱為「常開觸點」;處於接通狀態的靜觸點稱為「常閉觸點」。

電磁繼電器是電鈴、電話和自動控制電路裝置中的重要元件,電磁繼電器是由電磁鐵控制的開關,在電路中扮演類似開關的角色:

(1)用低電壓、弱電流控制高電壓、強電流。
(2)實現遠距離操縱與自動控制。
